Ro410 'Cäcilie', Ro410 'Betty + La Batterie des Sablanceaux
L'ile de Re is situated just off the coast of La Rochelle. To get onto the island there is a toll to pay over the bridge.

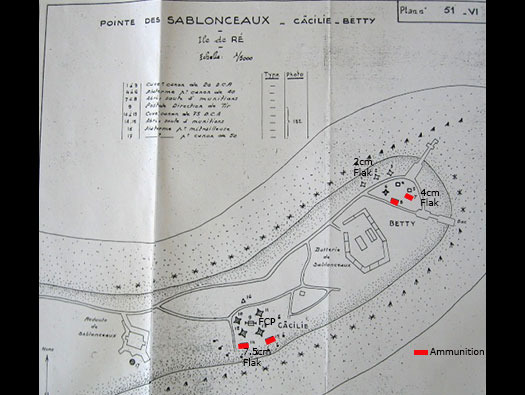

Details

Ro410 'Cäcilie'
4 x 7.5cm Flak M35(h) Vickers.
2 x munitions
1 x Flak fire control post
2 x munitions bunkers.
1 x Würzburg Anton 39t FuSe 62 radar.
1 x Kommandogerät range finder predictor.

Ro409 'Betty'
4 x 2.0cm Flak 38
3 x 4cm Flak 28
2 x munitions bunkers.
.
Batterie de Sablonceaux French gun position.
All Ro409/Ro410 emplacements have been removed by the building of the new bridge and modern housing but the French fort survives.






7.5cm Flak M35(h) Vickers.


Kommandogerät range finder predictor.

Ro410 'Cäcilie, Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

Google

Information

Ro410 'Cäcilie, Ro409 'Betty' + La Batterie des Sablanceaux

Details



Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

Ro409 'Betty' all emplacements were made of excavated sand, sand bags, timber shuttering. They lived in wooden huts again using sand revetments and sand bag protection..


2cm Flak 38 of a Ma.Fl.A.


2cm Flak 38 emplacement at 'Betty'.


2cm Flak 38 emplacement at 'Betty'.



4cm Flak 28.


4cm Flak 28.


4cm Flak 28.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

Ro410 'Cäcilie' all emplacements were made of excavated sand, sand bags, timber shuttering. They lived in wooden huts again using sand revetments and sand bag protection.


7.5 cm Flak Vickers M.35 (h).


Würzburg Anton 39t FuSe 62 radar.


60cm searchlight.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
I am very sorry I have exhausted all I can find out about Ro410 'Cäcilie', Ro409 'Betty' and there is very little or anything left to find as they have all been built over but we did visit the French Batterie that was used by the staff of Artillery-Abteilung 812 with units on Re and others on the sister island of Oleron.

French beach defence possibly for barbed wire??


French barbed wire.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
French open gun emplacement.


This is a French 13cm that would have fitted the ringstand.


Plan of the type of gun hold fast, it would have had large threads sticking up and the gun bolted down onto it.




Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

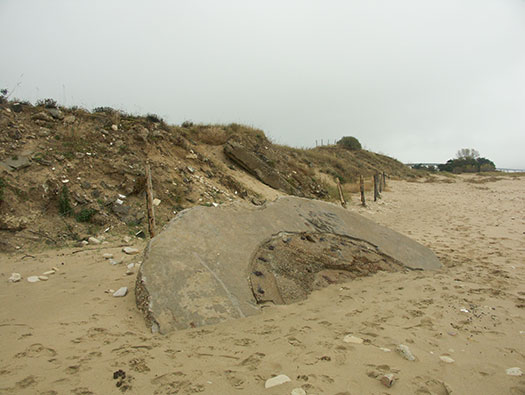

The last ringstand now the tide has probably removed the others. The batterie offices and barracks behind.




Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

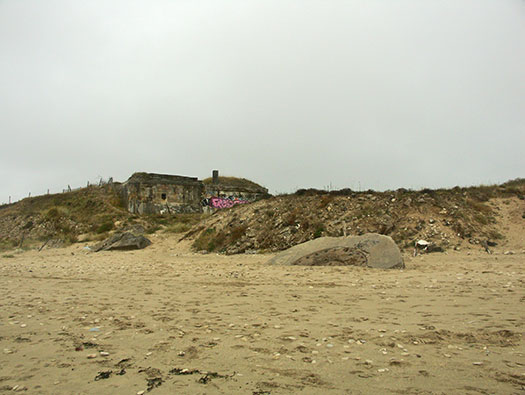

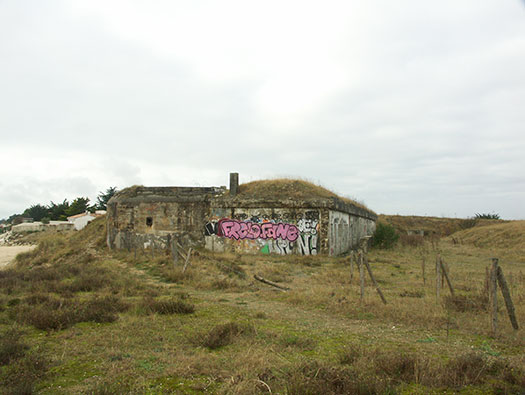

A long barrack block and small defence on the end.





Flak badge.


Marine Flak crew.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

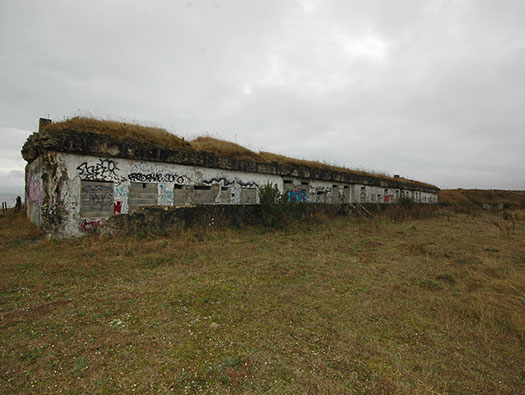

The long barrack block with earth on the roof to add to its strength against bombardment. It was so good the Flak batterie used the barracks as a HQ until their R622 bunker could be constructed for them.










Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Inside one of the barrack rooms.


Radio room.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

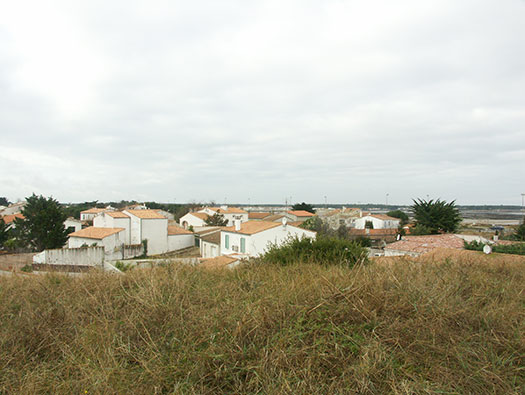

View from the roof across to Ro410 'Cäcilie' as it now is today covered in housing. the ammunition magazine.


How the Flack may have looked.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

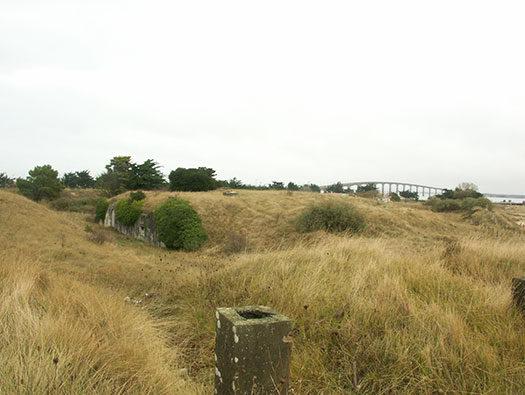

View from the roof across to the ammunition magazine.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

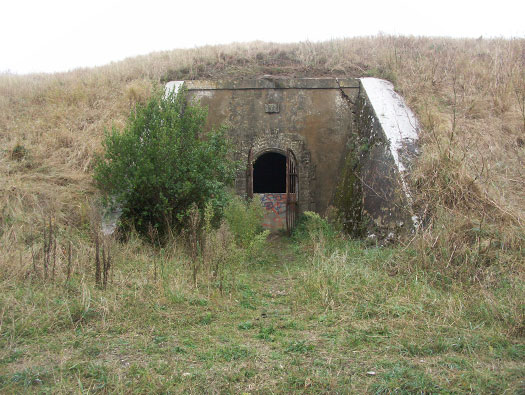

Second main entrance into the magazine proper.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Casemated barracks set into the magazines mound.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

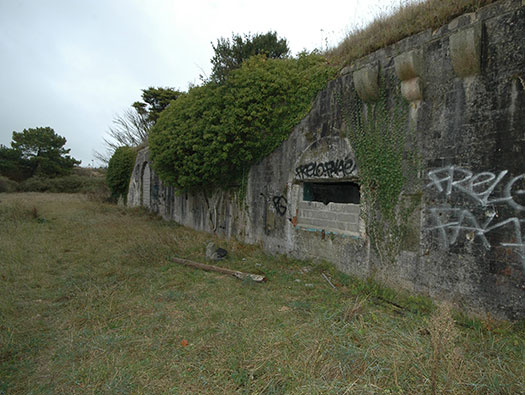

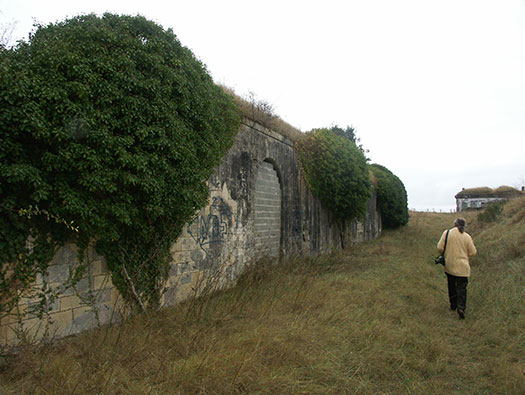

Casemated barracks set into the outer wall.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

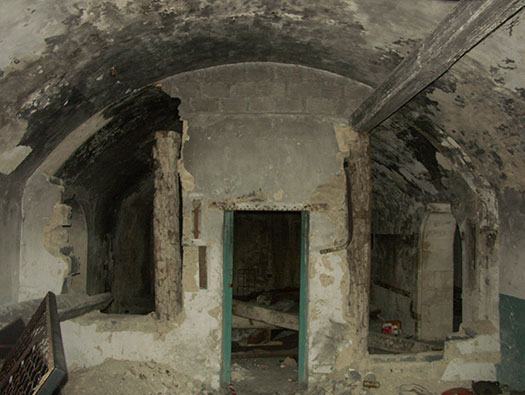

Casemated barracks set into the outer wall looking in at the rooms.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
The second main entrance on the other side of the magazine which was accessible.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

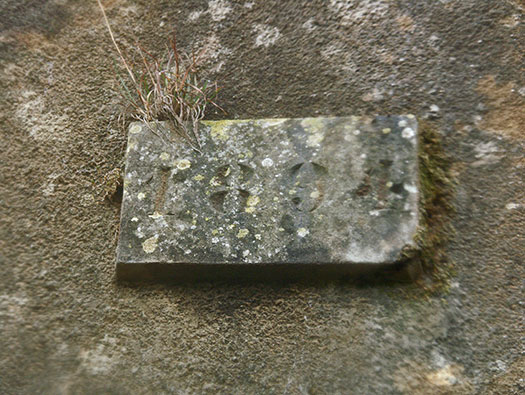

Dated 1894.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

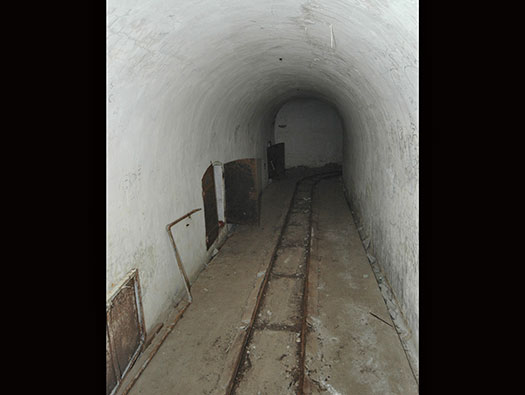

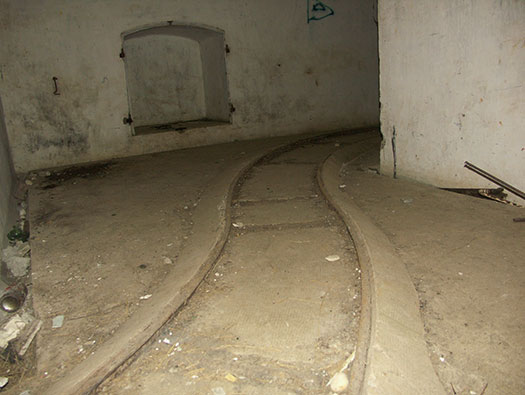

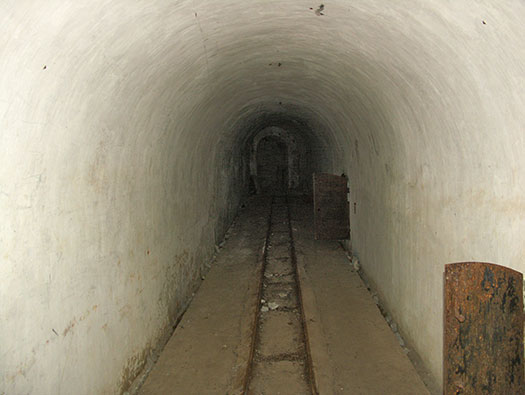

Inside and the railway to carry the ammunition probably case, powder bags and shells.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
I believe these are the store niches for the shells nose cone fuzes.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

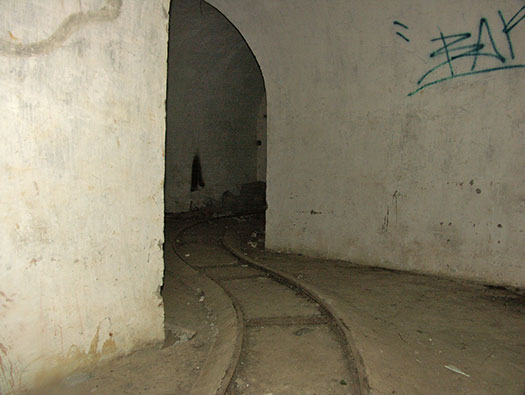

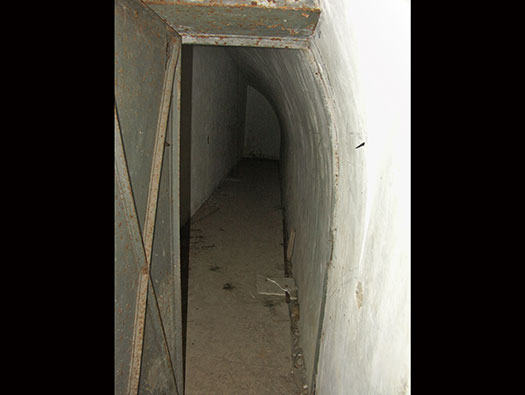

A chicane to help slow down any blast that may pass down the passage if there is a a big explosion.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

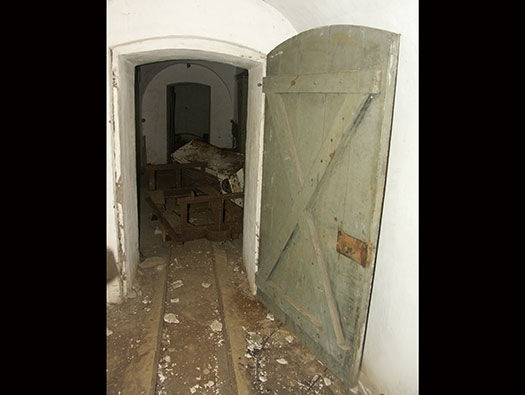

Wooden door to the inner magazine.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

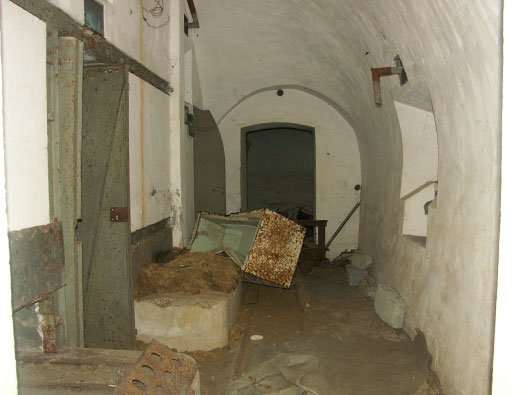

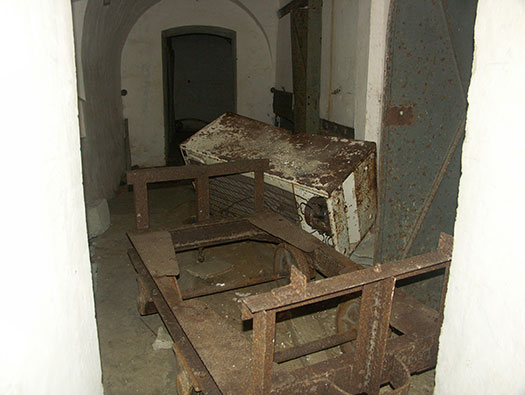

Shell trolley is still in here and a freezer, how the hell a freezer got in here is anybodies guess.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

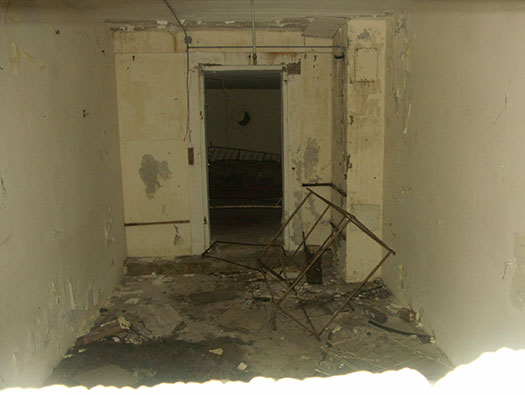

The inner part of the magazine, two long rooms one for shells and the other for powder of case.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

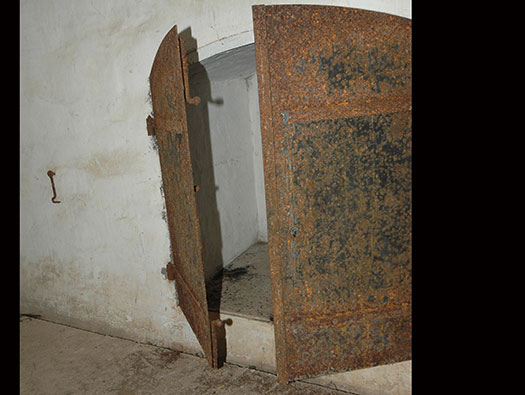

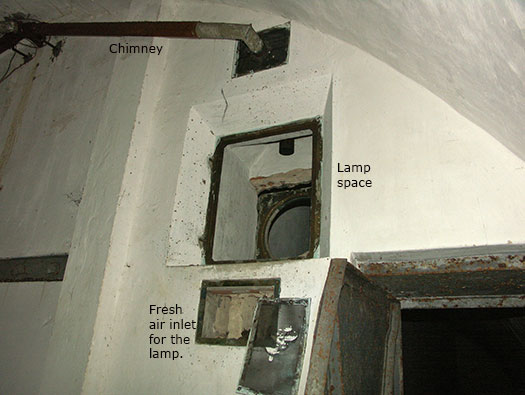

Above the shell store is a lamp space. No naked flame would be allowed in the shell store, so a small hole with a glass face would seal off the shell side. Whilst this side a lamp could be lit, be it an oil or a carbide light and placed in the small space. then the second glass door would be shut. Air would be sucked in from the small space below the lamp covered with a piece of gauze and hot gases would be allowed out via a chimney.


German carbide light.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Powder or case room.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

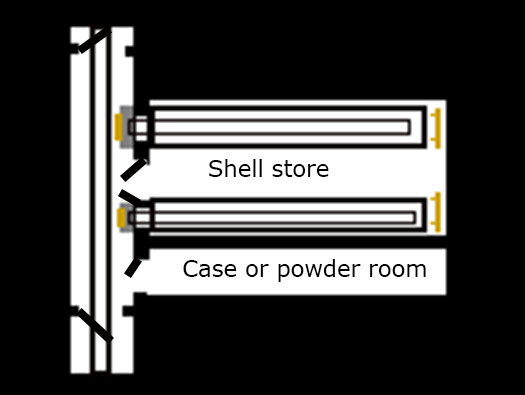

My plan of what is here.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

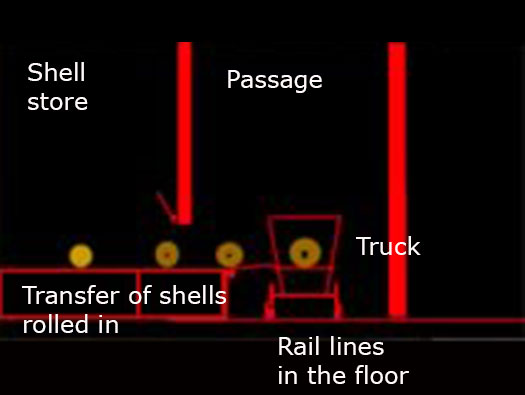

Heavy shells would come in along the railway lines on the floor in small tracks like we have just seen and the metal hinged flap would come down onto the truck bed. The shell would then be rolled in through the slot into the shell store.


Shell store plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

Details

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

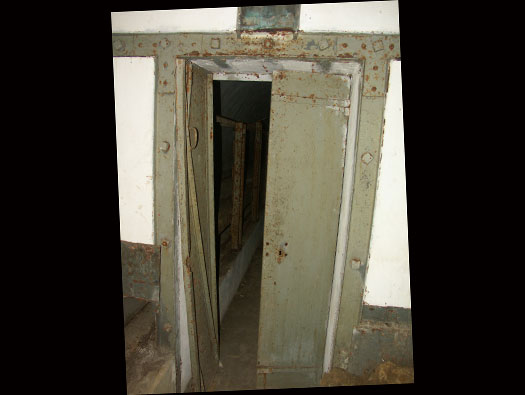

Double steel doors into the shell store.


Shell store plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

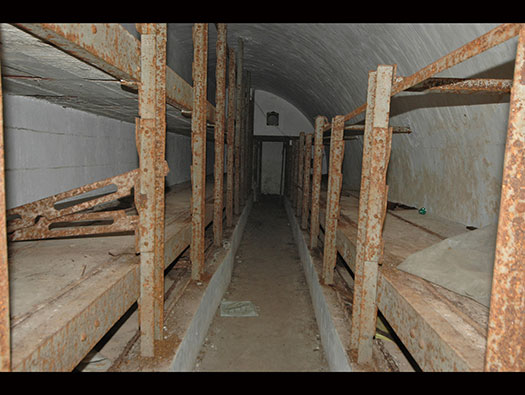

The shell store with two three rows of storage, two levels on left and one on right.


Shell store plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Shells would be rolled along the two steel tracks all the way to the end.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

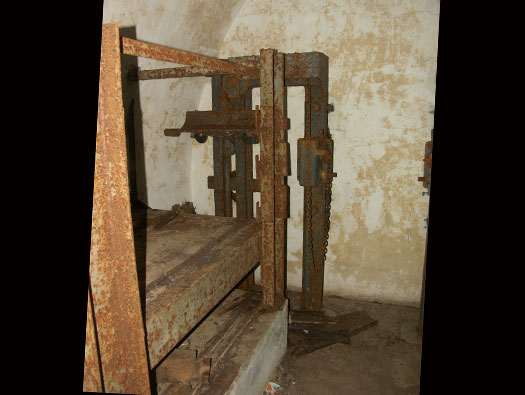

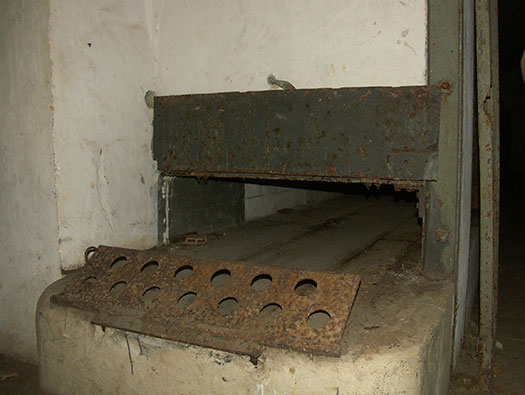

At the end is a hand cranked device to raise the shells to the next level and then roll them all the way to to other end and gradually fill the store up.


Shell store plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

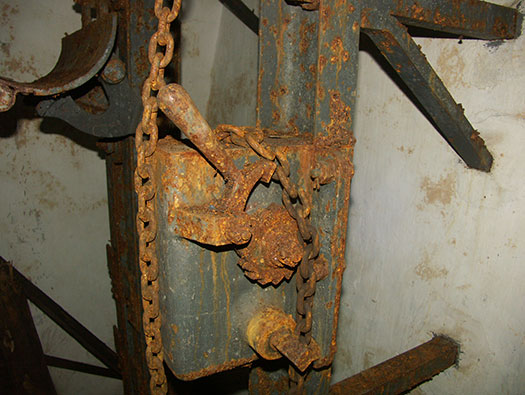

The ratchet devise to lift the shells.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

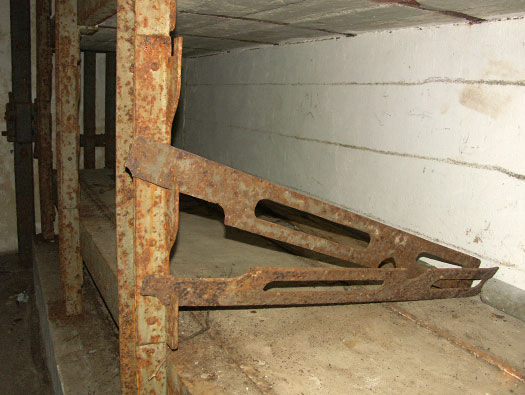

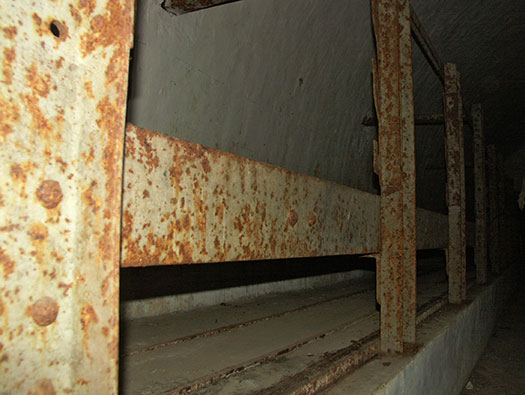

When one level is filled up another can then go on top and these slotted brackets hold the shells in place and stop the toppling over.


Shell storage.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

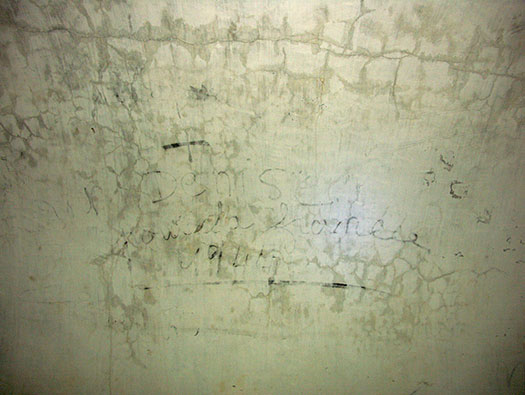

Dated 1944??

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

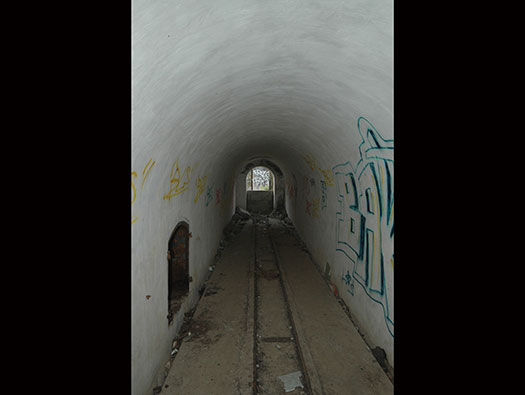

Continuing on to the other exit.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux

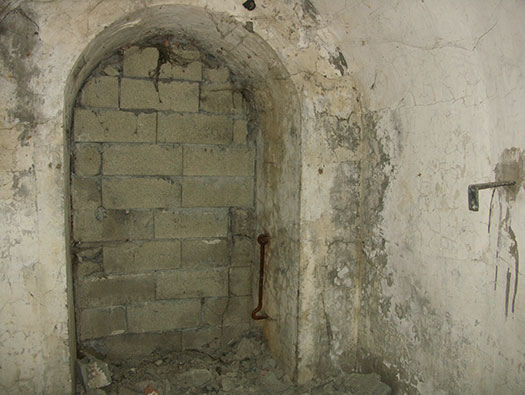

The door unfortunately is bricked up.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Coming back through the second chicane.


Plan.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
Now looking at the entrance.


Plan.


A German WW1 ammunition narrow gauge railway.


German shell trolley.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details

La Batterie des Sablanceaux
How to struggle out. Thank you John for posing for the picture.

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux, K.V.G Süd Ile de Ré

24 November 2007

Information

Ro410 'Cäcilie', Ro409 'Betty' + La Batterie des Sablanceaux

Details
